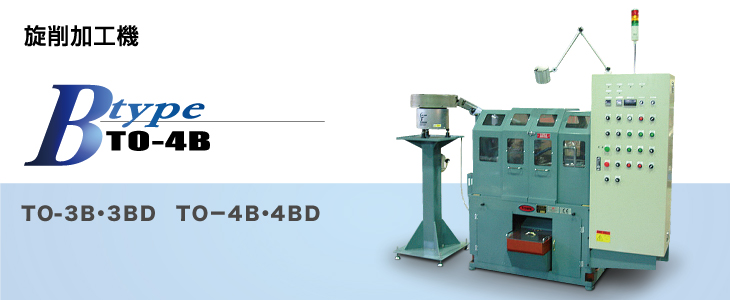

旋削加工機B型
機種
カム式切削二次加工機
ＴＯ－３Ｂ、３ＢＤ、４Ｂ、４ＢＤ（製品足側チャック）
特 徴

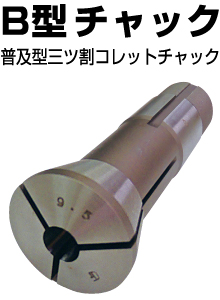

- B型コレットチャックはエグロD型を使用しております。
※特殊コレットチャックをご要望の場合、ご相談申し受けます。 - 各交換用カムは、切削仕様変更時に４本のボルト着脱により、カム交換が簡単にできます。
- 製品供給用スクイアゲホッパーおよびレールシュートは様々な圧造品を対象として、使用できます。
- D型孔明けにおいては、ワークおよびドリルが対向回転で孔明けできるため、また、ドリル回転インバーター装置、ドリルユニットステップ装置（任意反復運動、タイマー制御）により、 精度の高い深孔明けが可能です。（孔明能力：1.5〜Φ10×最大深さ40mm）
ENGLISHMODELS
CAM DRIVEN TURNING SECONDARY OPERATION MACHINES
TO-3B,3BD,4B,4BD(UNDER-HEAD CHUCKING)
B TYPE COLLET CHUCK SPECIAL FEATURES
-
Eguro D Type collet chucks are used for B type machines.
*We can be requsted to manufacture special collet chucks. - It is easy for operaters to change cams by removing and fastening 4 bolts in tooling changes.
- It is possible that a standard hopper and rail chute for supplying parts are used for many kinds of cold-formed parts.
-
It is possible for AD type machines to drill parts deeply with high precision with a main spindle facing a drilling spindle each other and by using a drill-turning control inverter and drill-stepping function.
drill-stepping : optional movement by timer control
drilling limit : φ1.5~φ10×40mm depth

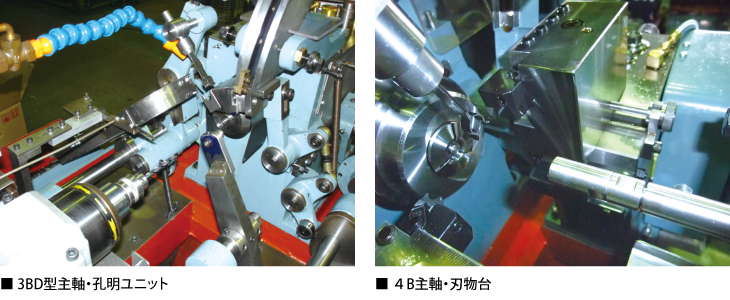

MODEL TO-3BD : MAIN SPINDLE･DRILLING UNIT

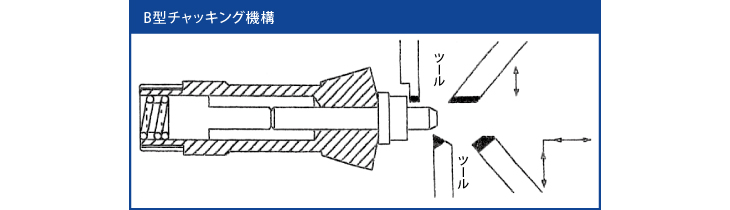

MODEL TO-4B : MAIN SPINDLE･TOOL SLIDES B TYPE CHUCKING MECHANISM
TOOLS

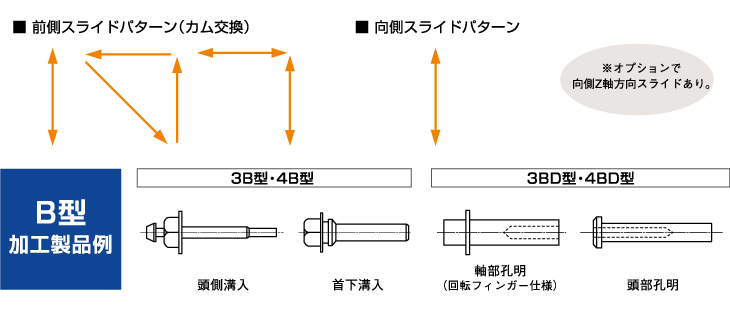

TOOL SLIDES MOVEMENT PATTERNS､2 TOOL SLIDES FACED EACH OTHER､4 TOOLS､FRONT TOOL SLIDE MOVEMENT PATTERN(CHANGE CAMS)
REAR TOOL SLIDE MOVEMENT PATTERN
*REAR Z AXIS MOVEMENT SLIDE IS OPTIONAL.
PROCESSED PARTS SAMPLES
GROOVING TO PARTS HEAD,GROOVING TO UNDER-HEAD､DRILLING TO PARTS SHAFT END (WITH TURNING FINGER)
DRILLING TO PARTS HEAD END
