横孔明加工機

横孔明加工機

機種

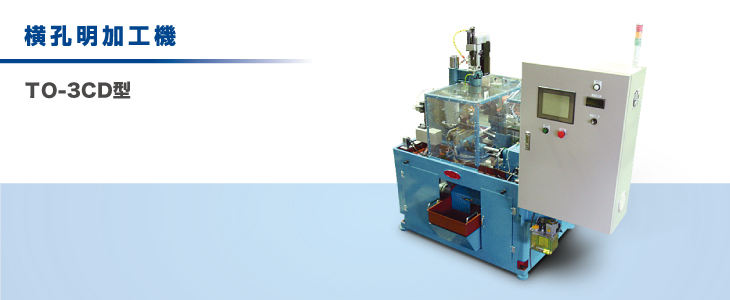

横孔明加工機
TO-3CD

横孔明加工機

本機は、孔明ユニットおよび製品把持にコレットチャックを採用することにより、精度よく孔明加工が可能で、コレット主軸が90°回転することにより、両側面取りユニットによる同時面取り加工を精度よく、 且つ、効率よくできるように全自動化された機械です。


機械仕様

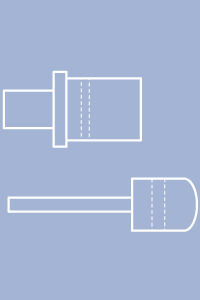

加工製品例

孔径×深さ 1.5〜Φ4×30mm 加工製品例
素材L寸法 20〜40m/m
コレット端面からの製品の出10〜15mm
供給方式 ボールフィーダー、直進フィーダー、スクイアゲホッパー、その他
検知装置 ドリル折れ、ドリル前進端・後退端、主軸位置出し、コレット開閉、その他
ENGLISH ENGLISH

MODEL

CROSS HOLE DRILLING MACHINE
TO-3CD

  TOWA CROSS HOLE DRILLING MACHINE IS A COMPLETELY AUTOMATED MACHINE THAT IS EQUIPED WITH AN AUTOMATIC DRILLING UNIT AND A SPINDLE COLLET CHUCK TO CHUCK PARTS TO DO CROSS HOLE DRILLING TO PARTS PRECISELY.
AND THIS MACHINE THAT IS EQUIPED WITH 2 DRILLING UNITS FACED EACH OTHER FOR CHAMFERING A PROCESSED HOLE IS ALSO A COMPLETELY AUTOMATED MACHINE THAT CAN CHAMFER THE HOLE SIMULTANEOUSLY,EFICIENTLY AND PRECISELY WITH MAKING THE SRINDLE TURN 90°.

MODEL TO-3CD

MACHINE SPECIFICATION

PROCESSED PARTS SAMPLES

HOLE DIAMETER×HOLE DEPTH 1.5〜Φ4×30mm 加工製品例
PARTS LENGTH *PARTS TO BE PROCESSED MUST BE SET WITH MAKING A PARTS END TAKE OUT OF A COLLET CHUCK END IN ABOUT 10~15mm.
FEEDING SYSTEM BOWL-SHAPED PARTS FEEDER,STRAIT PARTS FEEDER,OUR STANDARD HOPPER,OTHERS
DETECTORS BROKEN DRILL DETECTOR,DRILL FORWARD DETECTOR,DRILL BACKWARD DETECTOR,SPINDLE POSITION DETECTOR,COLLET OPEN&CLOSE DETECTOR,OTHERS
